| Teknik Özellikler |

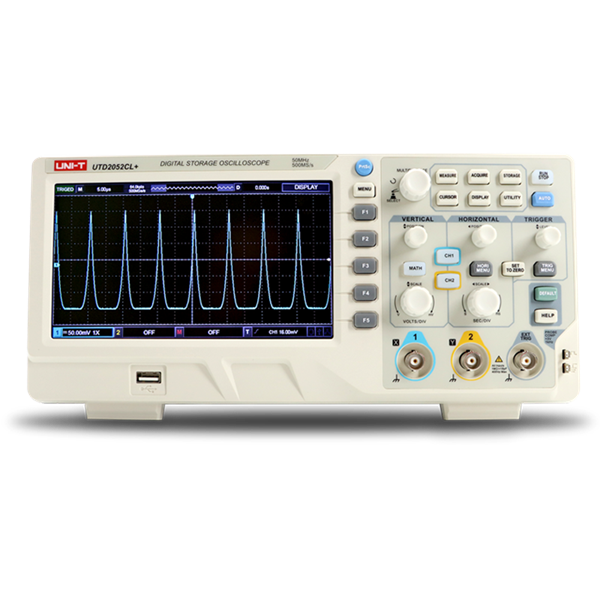

UTD2052CL+ |
| Band genişliği |
50MHz |
| Kanal sayısı |
2 |
| Örnekleme oranı |
500MSa/s |
| Yükselme zamanı (tipik) |
≤7ns |
| Denklik |
25GS/s |
| Hafıza derinliği |
64kpts |
| Sinyal yakalama oranı |
5000 wfms/s |
| Yatay Sistem Özellikleri |
|
| Zaman tabanı ölçeği |
2ns/div-50s/div |
| Zaman tabanı hassasiyeti |
≤50 + 2x Servis ömrü) ppm |
| Kayıt uzunluğu |
2 x 512k örnekleme noktası |
| Kayıt boyutu |
Tek kanal için: 64k; Çift kanal:32k |
| Örnekleme hızı ve gecikme süresi doğruluğu |
±50ppm (herhangi bir zaman aralığı ≥lms) |
| Dikey |
|
| Analogdan dijitale dönüştürücü |
8bit |
| Konum aralığı |
≥±8div |
| Seçilebilir bant genişliği sınırlaması |
20MHz |
| Düşük frekans yanıtı (AC bağlantası, -3dB) |
≤5Hz (BNC'nin üstünde) |
| DC kazanç doğruluğu |
5mV - 20V/div: ≤±3%
1mV - 2mV/div: ≤±4%
|
| DC ölçüm hassasiyeti (yaklaşık) |
± (4% - 3% okumanın + 0.ldiv + lmV) ve seçme lmV - 2mV/div;
± (3% okumanın + 0.ldiv + lmV) ve seçme 10mV~20V/div
|
| Tetikleme Sistemi Özellikleri |
|
| Tetik hassasiyeti |
≤1div |
| Ön tetikleme kapasitesi |
Normal mod, tarama modu, ön tetik / gecikme tetiği, ön tetik derinliği ayarlanabilir |
| Tutma aralığı |
80ns - 1.5ns |
| Tetik modu |
Otomatik, manuel, tekli |
| Yüksek frekanslı gecikme |
80kHz üzerindeki sinayalleri durdurma |
| Düşük frekanslı gecikme |
80kHz altındaki sinayalleri durdurma |
| Tetik Modu |
|
| Kenar |
Yükseliş / düşüş, isteğe bağlı kenar |
| Darbe genişliği |
Darbe genişliği terimi: >, <, =
Polarite: Pozitif darbe genişliği, negatif darbe genişliği
Darbe genişliği kademesi: 20ns - 10s
|
| Eğim tetikleyici |
Eğim koşulu: Pozitif eğim (>, <, kapsam dahilinde); Negatif eğim (>, <, kapsam dahilinde)
Süre: 20ns - 10s
|
| Video tetikleyici |
Tetik hassasiyeti (tipik): 2div Vpp |
| Alternatif tetikleyici |
Kenar, darbe, eğim |
| Ölçüm |
|
| İmleç |
Manuel mod
İmleç arasındaki voltaj farkı
İmleç arasındaki süre farkı
Karşılıklı
Parça modu: Dalga biçimi noktasının gerilim değeri ve zaman değeri
Otomatik ölçüm mode: Otomatik ölçüm modunda imleç gösterimine izin verilir
|
| Otomatik ölçüm |
Vpp,Vamp,Vmax,Vmin,Vtop,Vbase,Vmid, Averaj, Vrms, Aşım, Ön Çekim, Frekans, Periyot
Yükselme zamanı, düşüş zamanı, +Genişlik, Genişlik, +Görev, Görev, Gecikme, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
|
| Ölçüm kalitesi |
Aynı anda ekranda 5 tip ölçüm görme |
| Ölçüm kapsamı |
Ekran veya imleç |
| Ölçüm istatistikleri |
Averaj değer, maksimum değer, minimum değer, ve standart sapma |
| Matematik |
|
| Matematik işlemi |
Toplama, çıkarma, çarpma ve bölme |
| Dikey ölçek |
Vrms, dBVrms |
| Dijital filtreleme |
Alçak geçiş, yüksek geçiş, bant geçişi, bant reddi |
| Hafıza |
|
| Ayar |
Dahili: 20 grup, USB: 200 grup |
| Referans dalga formu |
Dahili: 20 grup, USB: 200 grup |
| Veri dosyası |
Dahili: 20 grup, USB: 200 grup |
| Bitmap |
USB: 200 grup, BMP formatlı |
| Giriş Kanal Özellikleri |
|
| Giriş bağlantısı |
DC, AC ve GND |
| Giriş empedansı |
(1MΩ ± 2%) // (18pF ± 3pF) |
| Maksimum giriş voltajı |
400Vpk, geçici aşırı voltaj 1000Vpk'dir |
| Genel Özellikler |
| Ekran |
7" LCD Renkli, 800 x 480
|
| Dalga formu parlaklığı |
Ayarlanabilir |
| Arka ışık yoğunluğu |
300nit |
| Dil |
Çoklu dil seçeneği |
| Güç |
100V - 240V, 50/60Hz |
| Güç tüketimi |
100VA maksimum |
| Sigorta |
F 1.6A 250V |
| Ürün boyutu |
306mm x 138mm x 124mm |
| Ürün ağırlığı |
2.5 Kg. |
| Aksesuarlar |
Güç kablosu, data kablosu, prob x 2 |
