| Teknik Özellikler |

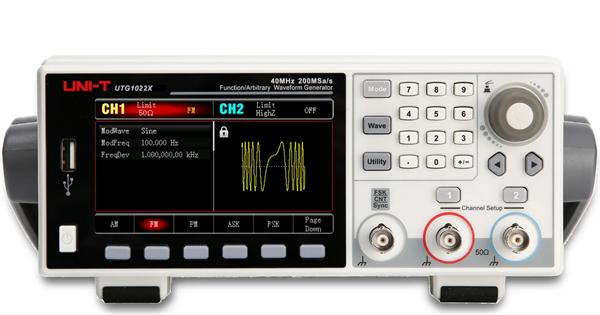

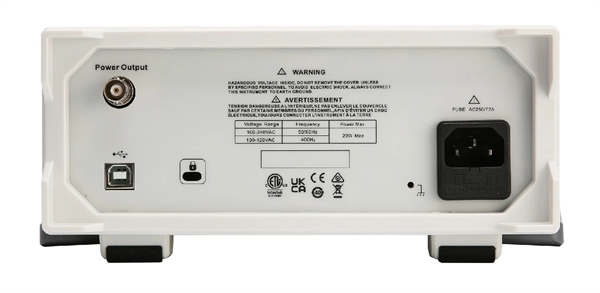

UTG1022X |
| Kanal sayısı |
2 |
| Band genişliği |
20MHz |
| Örnekleme oranı |
200MSa/s |
| Dikey çözünürlük |
16 bit |
| Dalgaformu karakteristiği |
6 standart dalga, yerleşik 200 isteğe bağlı dalga formu |
| Dalga formları |
Sinüs, kare, ramp, darbe, gürültü, DC, isteğe bağlı dalga, tarama, burst |
| Modülasyon tipleri |
AM, FM, PM, ASK, FSK, PSK, PWM |
| Frekans Karakteristiği |
|
| Sinüs |
1μHz - 20MHz |
| Kare |
1μHz - 10MHz |
| Darbe |
1μHz - 10MHz |
| Ramp |
1μHz - 400kHz |
| Gauss gürültü |
40MHz (-3dB) (tipik değer) |
| Çözünürlük |
1μHz |
| Referans frekansı |
<30 ppm, ±2ppm / °C, 0° - 40°C / ±50ppm, ilk yıl düşüş oranı |
| Sinüs dalga |
|
| Harmonik distorsiyon |
Tipik değer (0 dBm) |
| THD |
＜2% (DC 20kHz, 1Vpp) |
| Hayalet sinyal (harmonik olmayan) |
Tipik değer (0 dBm) |
| Faz gürültüsü (tipik) |
1MHz ≤- 125 dBc / Hz (tipik, 0 dBm, 10kHz sapma) |
| Kare dalga |
0.001% - 99.999% |
| Minimum düşüş ve yükseliş zamanı |
16ns |
| Aşım (100kHz, 1Vpp, 50Ω) |
<2% (tipik, 50Ω) |
| Görev oranı |
0.000% - 100.00% (mevcut frekansla sınırlı) |
| Simetri (görev oranı= 50% |
1% periyodun + 4ns |
| Salınım (RMS) |
Tipik (1MHz, 1Vpp, 50Ω) |
| Ramp Dalga |
|
| Doğrusal olmama |
Tepe çıkışının＜0.1% (tipik, 1kHz, simetri 100%) |
| Simetri |
0.0% - 100.0% |
| Darbe Dalga |
|
| Darbe genişliği |
22ns |
| Değişken kenar süresi |
15ns - 10s |
| Aşım |
＜2% (tipik, 1Vpp) |
| Salınım |
150ps |
| İsteğe Bağlı Dalga |
|
| Frekans aralığı |
1μHz - 5MHz |
| Dalga biçimi uzunluğu |
4kpts |
| Dikey çözünürlük |
16 bits |
| Örnekleme hızı |
20MS/s, 320MS/s (DDS modu) |
| Kalıcı olmayan hafıza |
200 dalga formu |
| Çıkış |
|
| Genlik aralığı (50Ω) |
≤20MHz: 1mVpp - 10Vpp
≤40MHz: 1mVpp - 5Vpp
|
| Genlik aralığı (Yüksek Z) |
≤20MHz: 2mVpp - 10Vpp
≤40MHz: 2mVpp - 10Vpp
|
| Hassasiyet (1kHz Sinüs Dalga) |
Sapma >10mVpp |
| Genlik düzlüğü |
Tipik (Sinüs dalgası, 0 dBm) |
| DC Offset |
|
| Kademe (Tepe AC + DC) |
±5V (50Ω) / ±10V (yüksek direnç) |
| Offset Hassasiyeti |
Offset ayar değer ±1% ± genlik ayar değeri 2% ± 2mV |
| Dalga Formu Çıkışı |
|
| Empedans |
50Ω tipik değer |
| Koruma |
Yüksek voltaj koruması, aşırı yük, dalga biçimi çıkışını otomatik olarak devre dışı bırakır |
| Modülasyon Tipi |
|
| AM Modülasyonu |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 1MHz |
| Modülasyon derinliği |
0% - 120% |
| FM Modülasyonu |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 1MHz |
| Frekans sapması |
DC - 10MHz |
| PM Modülasyonu |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 1MHz |
| Faz sapması |
0° - 360° |
| ASK Modülasyonu |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
| Modülasyon dalgası |
Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı |
2mHz - 100kHz |
| FSK |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
| Modülasyon dalgası |
Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı |
2mHz - 100kHz |
| PSK |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
| Modülasyon dalgası |
Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı |
2mHz - 100kHz |
| PWM |
|
| Taşıyıcı dalga |
Pulse dalgası |
| Kaynak |
Dahili / harici |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 1MHz |
| PWM kademesi |
0% - 50% darbe genişliği |
| Frekans Taraması |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Tip |
Doğrusal veya logaritmik |
| Frekans tarama süresi |
1ms - 500s ± 0.1% |
| Tetik kaynağı |
Dahili |
| Burst |
|
| Darbe devamı modu |
N çevrimli, sonsuz, gated |
| Dalga formu |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Kaynak |
Dahili / harici |
| Tetik kenarı |
Yükselen kenar / düşen kenar |
| Tip |
Sayım (1 - 1.000.000 periyod) sonsuz, kapılı |
| Başlangıç / Durma fazı |
0° - +360° |
| İç döngü |
1μs - 500s |
| Tekrarlanan sayı |
1 - 50.000 |
| Polarite |
Pozitif ve negatif (TTL seviyesi giriş) |
| Başlangıç ve bitiş aşaması |
0 - 360° |
| Frekans Metre |
|
| Giriş seviyesi |
TTL uyumlu |
| Giriş frekansı kademesi |
100mHz - 200MHz |
| Hassasiyet |
7 bit |
| Genel Özellikler |
| Ekran |
4.3" renkli TFT LCD ekran |
| Çözünürlük |
WVGA 480 x 272 |
| Güç |
100V - 240VAC, 50Hz / 60Hz
100 - 120VAC, 400Hz
|
| Güç tüketimi |
20W'tan az |
| Sigorta |
2A, T class, 250V |
| Ürün boyutu |
215mm x 103mm x 316mm |
| Ürün ağırlığı |
2.2 Kg. |
| Aksesuarlar |
Güç kablosu, USB arayüz kablosu, BNC-BNC kablo x 1 (1 metre), BNC - Timsah klips kablo x1 |
