| Teknik Özellikler |

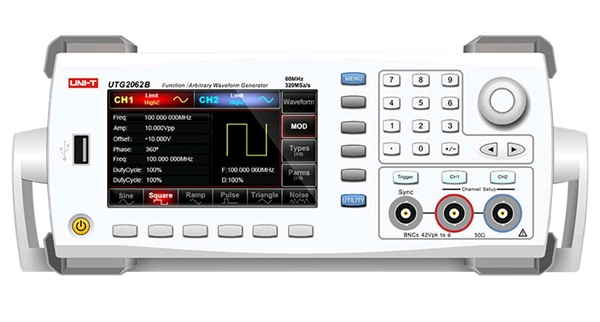

UTG2062B |
UTG2122B |
| Kanal sayısı |
2 |
2 |
| Band genişliği |
60MHz |
120MHz |
| Örnekleme oranı |
1.28GSa/s (320MSa/s, 4 kez) |
1.28GSa/s (320MSa/s, 4 kez) |
| Dalga formları |
Sinüs, kare, ramp, burst, gürültü, DC, isteğe bağlı dalga, harmonik, ifade |
Sinüs, kare, ramp, burst, gürültü, DC, isteğe bağlı dalga, harmonik, ifade |
| Çalışma modu |
Çıkış, süreklilik, modülasyonlu, frekans taraması, burst |
Çıkış, süreklilik, modülasyonlu, frekans taraması, burst |
| Modülasyon tipleri |
AM, FM, PM, ASK, FSK BPSK, QPSK, OSK, SUM, DSB-AM, QAM, PWM |
AM, FM, PM, ASK, FSK BPSK, QPSK, OSK, SUM, DSB-AM, QAM, PWM |
| Frekans Karakteristiği |
|
|
| Sinüs Dalgası |
|
|
| Frekans aralığı |
1μHz - 60MHz |
1μHz - 120MHz |
| Çözünürlük |
1μHz |
1μHz |
| Hassasiyet |
90 gün içinde ±50ppm, 1 yıl içinde ±100ppm |
90 gün içinde ±50ppm, 1 yıl içinde ±100ppm |
| Harmonik distorsiyon |
Test koşulları: Çıkış frekansı 0dBm |
Test koşulları: Çıkış frekansı 0dBm |
| Tipik |
DC - 1MHz ＜-60dBc / 1MHz - 10MHz＜-55dBc / 10MHz - 40MHz＜-50dBc / 40MHz - 80MHz＜-45dBc |
DC - 1MHz ＜-60dBc / 1MHz - 10MHz＜-55dBc / 10MHz - 40MHz＜-50dBc / 40MHz - 80MHz＜-45dBc / 80MHz - 120MHz＜-40dBc |
| Toplam harmonik distorsiyon |
<0.2% (DC - 20kHz, 1Vpp) |
<0.2% (DC - 20kHz, 1Vpp) |
| Hayalet sinyal |
Tipik (0dBm) |
Tipik (0dBm) |
| (Harmonik olmayan) |
DC - 10MHz <-70dBc
>10MHz <-70dBc + 6dB / oktav
|
DC - 10MHz <-70dBc
>10MHz <-70dBc + 6dB / oktav
|
| Faz gürültüsü (tipik) |
10MHz: ≤-125dBc / Hz (tipik, 0dBm, 10kHz sapma) |
10MHz: ≤-125dBc / Hz (tipik, 0dBm, 10kHz sapma) |
| Kare Dalga |
|
|
| Frekans aralığı |
1μHz - 25MHz |
1μHz - 30MHz |
| Çözünürlük |
1μHz |
1μHz |
| Yükseliş / düşüş zamanı |
＜4ns (tipik, 1kHz, 1Vpp) |
＜4ns (tipik, 1kHz, 1Vpp) |
| Aşım (tipik) |
＜2% (tipik) |
＜2% (tipik) |
| Görev oranı |
0.001% - 99.999% |
0.001% - 99.999% |
| Simetri |
1% periyodun + 4ns |
1% periyodun + 4ns |
| Salınım |
Tipik (1MHz, 1Vpp, 50Ω)
≤5MHz: 2ppm + 200ps
>5MHz: 200ps
|
Tipik (1MHz, 1Vpp, 50Ω)
≤5MHz: 2ppm + 200ps
>5MHz: 200ps
|
| Ramp Dalga |
|
|
| Frekans aralığı |
1µHz - 3MHz |
1µHz - 5MHz |
| Çözünürlük |
1µHz |
1µHz |
| Doğrusal olmama |
Tepe çıkışının＜0.1% (tipik, 1kHz, simetri 100%) |
Tepe çıkışının＜0.1% (tipik, 1kHz, simetri 100%) |
| Simetri |
0.0% - 100.0% |
0.0% - 100.0% |
| Darbe Dalga |
|
|
| Frekans aralığı |
1μHz - 20MHz |
1μHz - 30MHz |
| Çözünürlük |
1μHz |
1μHz |
| Darbe genişliği |
≥16ns |
≥16ns |
| Değişken kenar süresi |
9ns - 10s |
7ns - 10s |
| Aşım |
＜2% (tipik 1Vpp) |
＜2% (tipik 1Vpp) |
| Salınım |
150ps |
150ps |
| Gaussian Gürültüsü |
|
|
| Bant genişliği |
60MHz (-3dB) tipik |
60MHz (-3dB) tipik |
| DC Offset |
|
|
| Kademe (Tepe AC + DC) |
±5V (50Ω) / ±10V (yüksek direnç) |
±5V (50Ω) / ±10V (yüksek direnç) |
| Offset hassasiyeti |
±(1% + 2mV) |
±(1% + 2mV) |
| İsteğe Bağlı Dalga |
|
|
| Frekans aralığı |
1μHz - 15MHz |
1μHz - 25MHz |
| Çözünürlük |
1μHz |
1μHz |
| Maksimum dalga biçimi uzunluğu |
8pts - 16Mpts |
8pts - 16Mpts |
| Dikey çözünürlük |
16 bits |
16 bits |
| Örnekleme hızı |
1.28GS/s, 320MS/s (DDS modu) |
1.28GS/s, 320MS/s (DDS modu) |
| Minimum düşüş ve yükseliş zamanı |
<7ns, tipik |
<5ns, tipik |
| Salınım |
150ps (play modu) |
150ps (play modu) |
| Kalıcı olmayan hafıza |
160 dalga formu |
160 dalga formu |
| Çıkış |
|
|
| Genlik aralığı |
≤20MHz: 1mVpp - 10Vpp; (50Ω)
≤60MHz: 1mVpp - 5Vpp; (50Ω)
≤120MHz: 1mVpp - 2Vpp; (50Ω)
|
≤20MHz: 1mVpp - 10Vpp; (50Ω)
≤60MHz: 1mVpp - 5Vpp; (50Ω)
≤120MHz: 1mVpp - 2Vpp; (50Ω)
|
| Hassasiyet (1kHz Sinüs Dalga) |
Genlik ayar değeri 1% + 1mVpp |
Genlik ayar değeri 1% + 1mVpp |
| Genlik düzlüğü |
Test koşulu: Tipik (Sinüs dalgası, 2.0Vpp) |
Test koşulu: Tipik (Sinüs dalgası, 2.0Vpp) |
| (1kHz sinüs dalgasına göre, 1Vpp / 50Ω) |
≤10MHz: ±0.1dB
≤60MHz: ±0.2dB
≤80MHz: ±0.4dB
≤120MHz: ±0.8dB
|
≤10MHz: ±0.1dB
≤60MHz: ±0.2dB
≤80MHz: ±0.4dB
≤120MHz: ±0.8dB
|
| Dalga Çıkışı |
|
|
| Empedansı |
50Ω tipik |
50Ω tipik |
| İzolasyon |
Topraklama maksimum 42Vpk |
Topraklama maksimum 42Vpk |
| Koruma |
Kanal koruması |
Kanal koruması |
| Modülasyon Tipi |
|
|
| AM Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
Dahili / harici |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 1MHz |
2mHz - 1MHz |
| Modülasyon derinliği |
0% - 120% |
0% - 120% |
| FM Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
Dahili / harici |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 1MHz |
2mHz - 1MHz |
| Frekans sapması |
DC - 30MHz |
DC - 60MHz |
| PM Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
Dahili / harici |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 1MHz |
2mHz - 1MHz |
| Faz sapması |
0° - 360° |
0° - 360° |
| ASK Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
Dahili / harici |
| Modülasyon dalgası |
Kare dalga (50% görev döngüsü) |
Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı |
2mHz - 1MHz |
2mHz - 1MHz |
| FSK |
|
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
Dahili / harici |
| Modülasyon dalgası |
Kare dalga (50% görev döngüsü) |
Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı |
2mHz - 1MHz |
2mHz - 1MHz |
| BPSK |
|
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
Dahili / harici |
| Modülasyon dalgası |
Kare dalga (50% görev döngüsü) |
Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı |
2mHz - 1MHz |
2mHz - 1MHz |
| QPSK |
|
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 |
PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 |
| Modülasyon dalgası |
Kare dalga (50% görev döngüsü) |
Kare dalga (50% görev döngüsü) |
| Modülasyon frekansı |
2mHz - 1MHz |
2mHz - 1MHz |
| OSK |
|
|
| Taşıyıcı dalga |
Sinüs |
Sinüs |
| Kaynak |
Dahili / harici |
Dahili / harici |
| Salınım süresi |
8ns - 200s |
8ns - 200s |
| Anahtar frekansı |
2mHz - 1MHz |
2mHz - 1MHz |
| SUM |
|
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Kaynak |
Dahili / harici |
Dahili / harici |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 1MHz (dahili); DC - 20kHz (harici) |
2mHz - 1MHz (dahili); DC - 20kHz (harici) |
| QAM |
|
|
| QAM modu |
QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 |
QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 |
| Modülasyon kaynağı |
PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 |
PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 |
| Chip oranı |
2mHz - 1MHz |
2mHz - 1MHz |
| Genlik |
10mVpp - 10Vpp (50Ω) |
10mVpp - 10Vpp (50Ω) |
| PWM |
|
|
| Taşıyıcı dalga |
Pulse dalgası |
Pulse dalgası |
| Kaynak |
Dahili / harici |
Dahili / harici |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 1MHz |
2mHz - 1MHz |
| Genişlik offset |
0% - 49.99% darbe genişliği |
0% - 49.99% darbe genişliği |
| Frekans Taraması |
|
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
Sinüs, kare, ramp, isteğe bağlı |
| Tip |
Doğrusal veya logaritmik |
Doğrusal veya logaritmik |
| Frekans tarama süresi |
1ms - 500s ± 0.1% |
1ms - 500s ± 0.1% |
| Tetik kaynağı |
Manuel, dahili ve harici |
Manuel, dahili ve harici |
| Burst |
|
|
| Dalga formu |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Tip |
Sayım (1 - 1.000.000 periyod) sonsuz, kapılı |
Sayım (1 - 1.000.000 periyod) sonsuz, kapılı |
| Başlangıç / Durma fazı |
0° - +360° |
0° - +360° |
| İç döngü |
1μs - 500s ± 1% |
1μs - 500s ± 1% |
| Giriş kaynağı |
Harici tetik |
Harici tetik |
| Tetik kaynağı |
Manuel, dahili ve harici |
Manuel, dahili ve harici |
| Sync Sinyali |
|
|
| Çıkış seviyesi |
TTL |
TTL |
| Çıkış frekansı |
1µHz - 10MHz |
1µHz - 10MHz |
| Çıkış freakansı |
50Ω (tipik) |
50Ω (tipik) |
| Birleşik mod |
DC |
DC |

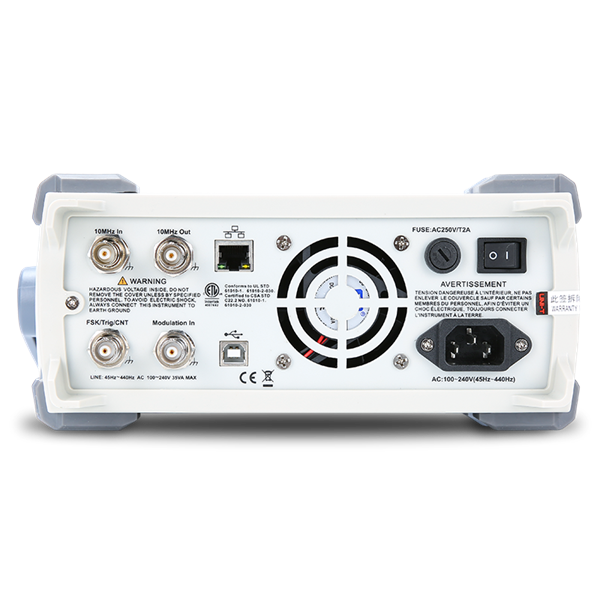

| Arka Paneldeki Konnektörler |
|
|
| Modülasyon Girişi |
|
|
| Harici AM Modülasyonu |
±5Vpk tam ölçekli / >5kΩ giriş empedansı |
±5Vpk tam ölçekli / >5kΩ giriş empedansı |
| 10MHz Giriş / Çıkış frekansı |
10MHz ±50Hz |
10MHz ±50Hz |
| 10MHz Giriş / Çıkış seviyesi |
TTL |
TTL |
| 10MHz Giriş / Çıkış empedansı |
10kΩ (giriş), 50Ω (çıkış) (tipik) |
10kΩ (giriş), 50Ω (çıkış) (tipik) |
| Kilit zamanı |
＜1s (tipik) |
＜1s (tipik) |
| Harici tetik |
TTL uyumlu |
TTL uyumlu |
| Tetik Girişi |
|
|
| Giriş seviyesi |
TTL uyumlu |
TTL uyumlu |
| Eğim |
Yüksek ve düşük, seçilebilir |
Yüksek ve düşük, seçilebilir |
| Darbe genişliği |
> 100ns |
> 100ns |
| Giriş empedansı |
> 10kΩ, DC- bağlantılı |
> 10kΩ, DC- bağlantılı |
| Tepki süresi |
Tarama: <500μs, tipik
Burst: <500ns, tipik
|
Tarama: <500μs, tipik
Burst: <500ns, tipik
|
| Tetik Çıkışı |
|
|
| Seviye |
TTL uyumlu |
TTL uyumlu |
| Darbe genişliği |
>400ns, tipik |
>400ns, tipik |
| Çıkış empedansı |
50Ω, tipik |
50Ω, tipik |
| Maksimum frekans |
1MHz |
1MHz |
| Frekans Metre |
|
|
| Giriş seviyesi |
TTL uyumlu |
TTL uyumlu |
| Giriş frekansı kademesi |
100mHz - 200MHz |
100mHz - 200MHz |
| Hassasiyet |
±51ppm |
±51ppm |
| Frekans çözünürlüğü |
6 dijit |
6 dijit |
| Birleşik mod |
DC |
DC |
| Genel Özellikler |
|
| Ekran |
4.3" renkli TFT ekran |
4.3" renkli TFT ekran |
| Çözünürlük |
480 x 272 |
480 x 272 |
| Güç |
100V - 240VACrms, 45Hz / 440Hz, CAT II |
100V - 240VACrms, 45Hz / 440Hz, CAT II |
| Güç tüketimi |
50W'tan az |
50W'tan az |
| Sigorta |
2A, T class, 250V |
2A, T class, 250V |
| Ürün boyutu |
305mm x 230mm x 93mm |
305mm x 230mm x 93mm |
| Ürün ağırlığı |
3.10 Kg. |
3.10 Kg. |
| Aksesuarlar |
Güç kablosu, USB arayüz kablosu, BNC-BNC kablo x 1 (1 metre), BNC - Timsah klips kablo x1 |
Güç kablosu, USB arayüz kablosu, BNC-BNC kablo x 1 (1 metre), BNC - Timsah klips kablo x1 |
