| Teknik Özellikler |

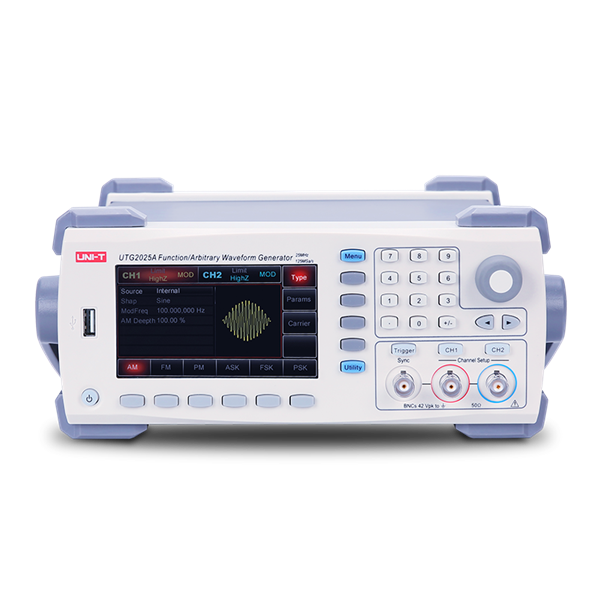

UTG2025A |
| Kanal sayısı |
2 |
| Band genişliği |
25MHz |
| Örnekleme oranı |
125MSa/s |
| Dalga formları |
Sinüs, kare, rampa, darbe, gürültü, DC, isteğe bağlı dalga |
| Çalışma modu |
Çıkış, süreklilik, modülasyonlu, frekans taraması, açılma |
| Frekans Karakteristiği |
|
| Sinüs Dalgası |
|
| Frekans aralığı |
1μHz - 25MHz / DC - 100kHz / 100kHz - 1MHz / 1MHz - 25MHz |
| Toplam harmonik distorsiyon (tipik) |
DC - 20kHz, 1Vpp <0.2% |
| Harmonik olamayan |
DC - 1MHz ＜-70dBc / 1MHz - 5MHz＜-60dBc / 5MHz - 25MHz＜-50dBc / 1kHz offset: -125dBc / Hz |
| Faz gürültüsü (tipik) |
10kHz offset: -115dBc / Hz / 100kHz offset: -125dBc / Hz |
| Kare Dalga |
|
| Frekans aralığı |
1μHz - 5MHz |
| Yükseliş / düşüş zamanı |
＜24ns (10% - 90%) (tipik değer, 1kHz, 1Vpp) |
| Aşım (tipik) |
＜2% |
| Simetri |
1% + periyodun 4ns |
| Salınım (tipik değer) |
1ns + periyot 100ppm |
| Ramp Dalga |
|
| Frekans aralığı |
1µHz - 400kHz |
| Doğrusal olmama |
Tepe çıkışının＜0.1% |
| Simetri |
0.0% - 100.0% |
| Darbe Dalga |
|
| Frekans aralığı |
500μHz - 5MHz |
| Darbe genişliği |
40ns - 2000s |
| Değişken kenar süresi |
10ns - 2ms |
| Aşım (tipik) |
＜2% |
| Salınım |
Periyodun 1ns + 100ppm'si |
| Gaussian Gürültüsü |
|
| Bant genişliği |
25MHz (-3dB) tipik |
| DC Offset |
|
| Kademe (Tepe AC + DC) |
±5V (50Ω) / ±10V (yüksek direnç) |
| Offset hassasiyeti |
±(offset ayarının 2% + genliğin 0.5% + 5mV) |
| İsteğe Bağlı Dalga |
|
| Frekans aralığı |
1μHz - 5MHz |
| Dalga biçimi uzunluğu |
2 - 8k puan |
| Dikey çözünürlük |
14 bits |
| Örnekleme hızı |
125MSa/s |
| Minimum düşüş ve yükseliş zamanı |
35ns, tipik |
| Salınım (RMS) (tipik) |
15ns + 100ppm |
| Kalıcı olmayan hafıza |
48 dalga formu |
| Çıkış Karakteristiği |
|
| Genlik aralığı |
1mVpp - 10Vpp (50Ω)
2mVpp - 20Vpp (yüksek direnç)
|
| Hassasiyet (1kHz Sinüs Dalga) |
Genlik ayar değeri 1% + 2mVpp |
| Genlik düzlüğü |
＜100kHz 0.1dB |
| (1kHz sinüs dalgasına göre, 5Vpp) |
100kHz - 25MHz 0.2dB |
| Dalga Çıkışı |
|
| Empedansı |
50Ω tipik |
| İzolasyon |
Topraklama maksimum 42Vpk |
| Koruma |
Kısa devre koruması |
| Modülasyon Tipi |
|
| AM Modülasyonu |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 50kHz |
| Modülasyon derinliği |
0% - 120% |
| FM Modülasyonu |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 50kHz |
| Frekans sapması |
1μHz - 12.5MHz |
| PM Modülasyonu |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 50kHz |
| Faz sapması |
0° - 360° |
| ASK Modülasyonu |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
| Modülasyon dalgası |
50% kare dalganın görev döngüsü |
| Modülasyon frekansı |
2mHz - 100kHz |
| FSK |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
| Modülasyon dalgası |
50% kare dalganın görev döngüsü |
| Modülasyon frekansı |
2mHz - 100kHz |
| PSK |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Kaynak |
Dahili / harici |
| Modülasyon dalgası |
50% kare dalganın görev döngüsü |
| Modülasyon frekansı |
2mHz - 100kHz |
| PWM |
|
| Taşıyıcı dalga |
Pulse dalgası |
| Kaynak |
Dahili / harici |
| Modülasyon dalgası |
Sinüs, kare, ramp, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 50kHz |
| Genişlik offset |
0% - 49.99% darbe genişliği |
| Frekans Taraması |
|
| Taşıyıcı dalga |
Sinüs, kare, ramp, isteğe bağlı |
| Tip |
Doğrusal veya logaritmik |
| Frekans tarama süresi |
1ms - 500s ± 0.1% |
| Tetik kaynağı |
Manuel, dahili ve harici |
| Burst |
|
| Dalga formu |
Sinüs, kare, ramp, darbe, gürültü, isteğe bağlı |
| Tip |
N-Döngü (1-50000 döngü) sonsuz, kapılı |
| Başlangıç / durma fazı |
-360° - +360° |
| İç döngü |
1μs - 500s ± 1% |
| Giriş kaynağı |
Harici |
| Tetik kaynağı |
Manuel, dahili ve harici |

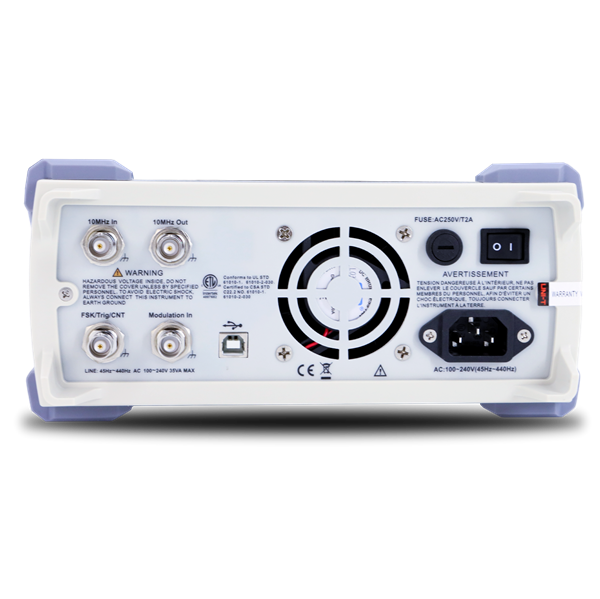

| Arka Paneldeki Konnektörler |
|
| Modülasyon Girişi |
|
| Harici AM Modülasyonu |
±5Vpk tam ölçekli / 20kΩ giriş empedansı |
| Kilit zamanı |
＜2 |
| Harici tetik |
TTL uyumlu |
| 10MHz Giriş |
|
| Giriş seviyesi |
TTL uyumlu, 50Ω'a kadar |
| Giriş frekansı |
10MHz ±500Hz |
| Giriş empedansı |
10kΩ, tipik |
| Birleşik mod |
DC |
| 10MHz Çıkış |
|
| Giriş seviyesi |
TTL uyumlu, 50Ω'a kadar |
| Giriş frekansı |
10MHz ±500Hz |
| Giriş empedansı |
50Ω, tipik |
| Birleşik mod |
DC |
| Frekans Metre |
|
| Giriş seviyesi |
TTL uyumlu |
| Giriş frekansı |
100mHz - 200MHz |
| Hassasiyet |
±51ppm |
| Frekans çözünürlüğü |
6bit / saniye |
| Birleşik mod |
AC / DC |
| Tetik Girişi |
|
| Giriş seviyesi |
TTL uyumlu |
| Eğim |
Yüksek ve düşük, seçilebilir |
| Darbe genişliği |
> 100ns |
| Giriş empedansı |
> 10kΩ, DC- bağlantılı |
| Tepki süresi |
Tarama: <500μs, tipik
Burst: <500ns, tipik
|
| Tetik Çıkışı |
|
| Seviye |
TTL uyumlu, 50Ω'a kadar |
| Darbe genişliği |
>400ns, tipik |
| Çıkış empedansı |
50Ω, tipik |
| Maksimum frekans |
1MHz |
| Genel Özellikler |
| Ekran |
4.3" renkli TFT ekran |
| Çözünürlük |
480 x 272 |
| Güç |
100V - 240VACrms, 50Hz / 60Hz |
| Güç tüketimi |
40W'tan az |
| Sigorta |
2A, T class, 250V |
| Ürün boyutu |
305mm x 230mm x 93mm |
| Ürün ağırlığı |
3.2 Kg. |
| Aksesuarlar |
Güç kablosu, USB arayüz kablosu, 2 x BNC kablosu (1 metre) |
