| Teknik Özellikler |
UTG1005A |

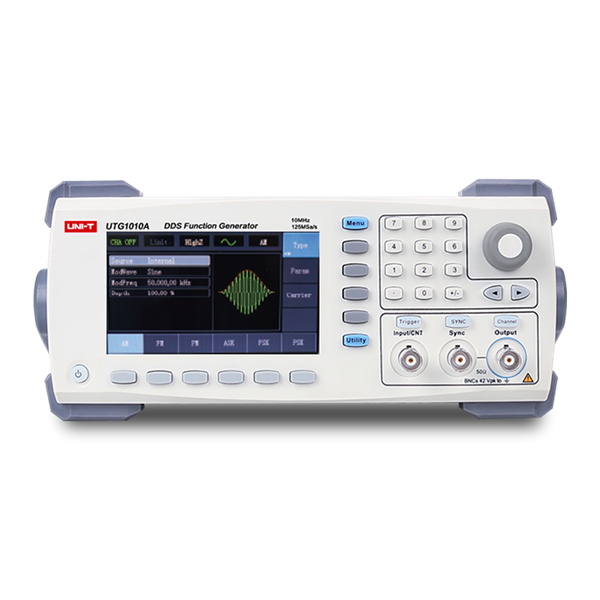

UTG1010A |
| Kanal sayısı |
1 |
| Band genişliği |
5MHz |
10MHz |
| Örnekleme oranı |
125MSa/s |
125MSa/s |
| Dikey çözünürlük |
14 bits |
14 bits |
| Dalga formları |
Sinüs, kare, üçgen, darbe, eğik, gürültü, isteğe bağlı dalga |
Sinüs, kare, üçgen, darbe, eğik, gürültü, isteğe bağlı dalga |
| Tarama modu |
Doğrusal, logaritmik ve harici tarama |
Doğrusal, logaritmik ve harici tarama |
| Modülasyon tipi |
AM, FM, PM, ASK, FSK, PSK, PWM |
AM, FM, PM, ASK, FSK, PSK, PWM |
| Çıkış Karakteristiği |
|
|
| Çıkış empedansı |
50Ω / yüksek direnç |
50Ω / yüksek direnç |
| Genlik aralığı |
1mVpp - 10Vpp (50Ω)
2mVpp - 20Vpp
|
1mVpp - 10Vpp (50Ω)
2mVpp - 20Vpp (yüksek direnç)
|
| Hassasiyet (1kHz Sinüs Dalga) |
Genlik ayar değeri 1% + 2mV |
Genlik ayar değeri 1% + 2mV |
| DC Offset aralığı |
-5Vpp - 5Vpp (50Ω) (AC + DC)
-10Vpp - 10Vpp (yüksek direnç) AC + DC
|
-5Vpp - 5Vpp (50Ω) (AC + DC)
-10Vpp - 10Vpp (yüksek direnç) AC + DC
|
| Offset hassasiyeti |
Offset ayar değeri + 1% genlik ayar değeri 0.5% + 2mV |
Offset ayar değeri + 1% genlik ayar değeri 0.5% + 2mV |
| Genlik çözünürlüğü |
1mV |
1mV |
| Genlik düzlüğü |
<100kHz 0.1dB
100kHz - 10MHz 0.2dB
|
<100kHz 0.1dB
100kHz - 10MHz 0.2dB
|
| Frekans Karakteristiği |
|
|
| Sinüs Dalgası |
|
|
| Frekans aralığı |
1μHz - 5MHz |
1μHz - 10MHz |
| Çözünürlük |
1μHz |
1μHz |
| Harmonik distorsiyon |
Test durumu: Çıkış gücü 0dBm |
Test durumu: Çıkış gücü 0dBm |
| Tipik değer |
DC - 20kHz -55dBc / 20kHz - 1MHz -50dBc / 1MHz - 10MHz -40dBc |
DC - 20kHz -55dBc / 20kHz - 1MHz -50dBc / 1MHz - 10MHz -40dBc |
| Toplam harmonik distorsiyon (tipik) |
DC - 20kHz, 1Vpp <0.2% |
DC - 20kHz, 1Vpp <0.2% |
| Hayalet sinyal (harmonik olmayan dalga, tipik değer) |
DC-10MHz, <-70dBc
>10MHz < - 70dBc + 6dB / oktav
|
DC-10MHz, <-70dBc
>10MHz < - 70dBc + 6dB / oktav
|
| Kare / Darbe Dalgası |
|
|
| Frekans aralığı |
1μHz - 5MHz |
1μHz - 5MHz |
| Çözünürlük |
1μHz |
1μHz |
| Yükseliş / düşüş zamanı |
＜24ns (tipik değer, 1kHz, 1Vpp) |
＜24ns (tipik değer, 1kHz, 1Vpp) |
| Aşım (tipik) |
＜2% |
＜2% |
| Görev oranı |
0.01% - 99.99% |
0.01% - 99.99% |
| Minimum darbe genişliği |
≥80ns |
≥80ns |
| Salınım (tipik değer) |
1ns + periyot * 100ppm |
1ns + periyot * 100ppm |
| Üçgen ve Eğik Dalga |
|
|
| Frekans aralığı |
1μHz - 5MHz |
1μHz - 5MHz |
| Frekans aralığı çözünürlüğü |
1μHz |
1μHz |
| Doğrusal olmama |
1% 2 mV (tipik değer, 1kHz, 1Vpp, 50% görev) |
1% 2 mV (tipik değer, 1kHz, 1Vpp, 50% görev) |
| Simetri |
0.0% - 100.0% |
0.0% - 100.0% |
| Minimum kenar süresi |
≥400ns |
≥400ns |
| İsteğe Bağlı Dalga |
|
|
| İsteğe bağlı dalga |
Frekans aralığı: 1μHz - 1MHz
Dahili depolama: 16 grup
AbsSinüs, AmpALTAttal, Gaussian, Mono darbe, Gauss darbe, Sinever, StairUd, Trapezia, LogNormal, Sinc, ECG, EEG, üstel artış, üstel düşüş, Lorentz, D-Lorentz
|
Frekans aralığı: 1μHz - 2MHz
Dahili depolama: 16 grup
AbsSinüs, AmpALTAttal, Gaussian, Mono darbe, Gauss darbe, Sinever, StairUd, Trapezia, LogNormal, Sinc, ECG, EEG, üstel artış, üstel düşüş, Lorentz, D-Lorentz
|
| Modülasyon Tipi |
|
|
| AM Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, kare, eğik, isteğe bağlı |
Sinüs, kare, eğik, isteğe bağlı |
| Kaynak |
Dahili / harici (ön panel BNC) |
Dahili / harici (ön panel BNC) |
| Modülasyon dalgası |
Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 200kHz |
2mHz - 200kHz |
| Modülasyon derinliği |
0% - 120% |
0% - 120% |
| FM Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, kare, eğik, isteğe bağlı |
Sinüs, kare, eğik, isteğe bağlı |
| Kaynak |
Dahili / harici (ön panel BNC) |
Dahili / harici (ön panel BNC) |
| Modülasyon dalgası |
Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 50kHz |
2mHz - 50kHz |
| Frekans offset |
2.5MHz (Maksimum) |
5MHz (Maksimum) |
| PM Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, kare, eğik, isteğe bağlı |
Sinüs, kare, eğik, isteğe bağlı |
| Kaynak |
Dahili / harici (ön panel BNC) |
Dahili / harici (ön panel BNC) |
| Modülasyon dalgası |
Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 50kHz |
2mHz - 50kHz |
| Faz offset |
0° - 360° |
0° - 360° |
| ASK Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, kare, eğik, isteğe bağlı |
Sinüs, kare, eğik, isteğe bağlı |
| Kaynak |
Dahili / harici (ön panel BNC) |
Dahili / harici (ön panel BNC) |
| Modülasyon dalgası |
50% kare dalganın görev döngüsü |
50% kare dalganın görev döngüsü |
| Modülasyon frekansı |
2mHz - 100kHz |
2mHz - 100kHz |
| FSK |
|
|
| Taşıyıcı dalga |
Sinüs, kare, eğik, isteğe bağlı |
Sinüs, kare, eğik, isteğe bağlı |
| Kaynak |
Dahili / harici (ön panel BNC) |
Dahili / harici (ön panel BNC) |
| Modülasyon dalgası |
50% kare dalganın görev döngüsü |
50% kare dalganın görev döngüsü |
| Modülasyon frekansı |
2mHz - 100kHz |
2mHz - 100kHz |
| PSK |
|
|
| Taşıyıcı dalga |
Pulse dalgası |
Pulse dalgası |
| Kaynak |
Dahili / harici (ön panel BNC) |
Dahili / harici (ön panel BNC) |
| Modülasyon dalgası |
Sinüs, kare, eğik, isteğe bağlı |
Sinüs, kare, eğik, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 100kHz |
2mHz - 100kHz |
| PWM |
|
|
| Taşıyıcı dalga |
Pulse dalgası |
Pulse dalgası |
| Kaynak |
Dahili / harici (ön panel BNC) |
Dahili / harici (ön panel BNC) |
| Modülasyon dalgası |
Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
Sinüs, kare, yükselen eğik, düşen eğik, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 20kHz |
2mHz - 20kHz |
| Genişlik offset |
0% - 49.99% darbe genişliği |
0% - 49.99% darbe genişliği |
| Frekans Taraması |
|
|
| Taşıyıcı dalga |
Sinüs, kare, eğik |
Sinüs, kare, eğik |
| Tip |
Doğrusal veya logaritmik |
Doğrusal veya logaritmik |
| Frekans tarama süresi |
1ms - 500s ± 0.1% |
1ms - 500s ± 0.1% |
| Tetik kaynağı |
Manuel, dahili ve harici |
Manuel, dahili ve harici |
| Frekans Metre |
|
|
| Giriş seviyesi |
TTL uyumlu |
TTL uyumlu |
| Giriş frekansı |
100mHz - 100MHz |
100mHz - 100MHz |
| Frekans çözünürlüğü |
68bit / saniye |
68bit / saniye |
| Birleşik mod |
DC |
DC |
| Arayüz |
|
|
| Giriş seviyesi |
USB |
USB |
| Ekran |
|
|
| Ekran tipi |
4.3" TFT, LCD |
4.3" TFT, LCD |
| Ekran çözünürlüğü |
WVGA (480 x 272) |
WVGA (480 x 272) |
| Ekran dili |
Çince / İngilizce |
Çince / İngilizce |

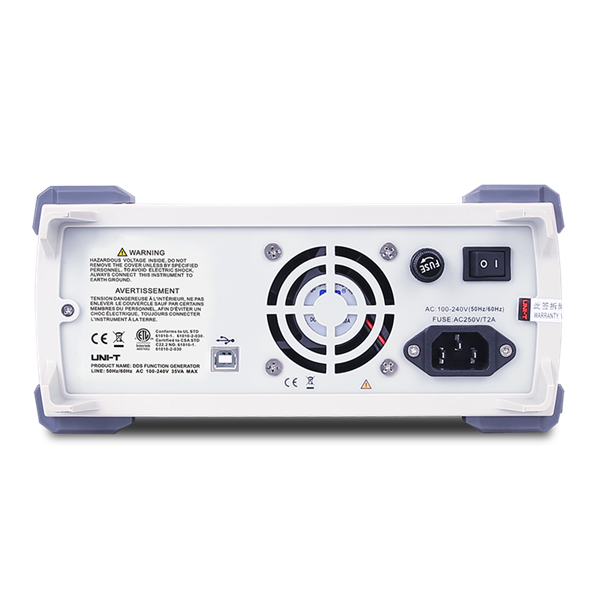

| Genel Özellikler |
| Ekran |
4.3" TFT LCD |
4.3" TFT LCD |
| Çözünürlük |
480 x 272 |
480 x 272 |
| Güç |
100V - 240VACrms, 50Hz / 60Hz |
100V - 240VACrms, 50Hz / 60Hz |
| Güç tüketimi |
25W'tan az |
25W'tan az |
| Sigorta |
2A, T class, 250V |
2A, T class, 250V |
| Ürün boyutu |
265mm x 110mm x 320mm |
265mm x 110mm x 320mm |
| Ürün ağırlığı |
3.1 Kg. |
3.1 Kg. |
| Aksesuarlar |
Güç kablosu, USB arayüz kablosu, BNC kablosu (1 metre) |
