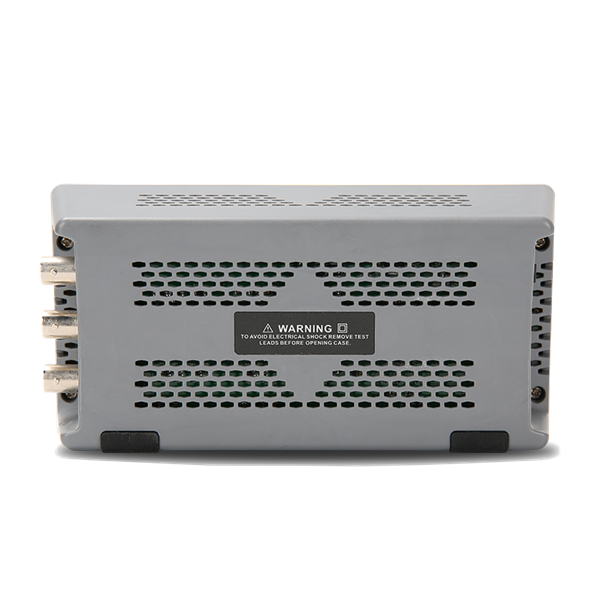

| Teknik Özellikler |
UTG932E |

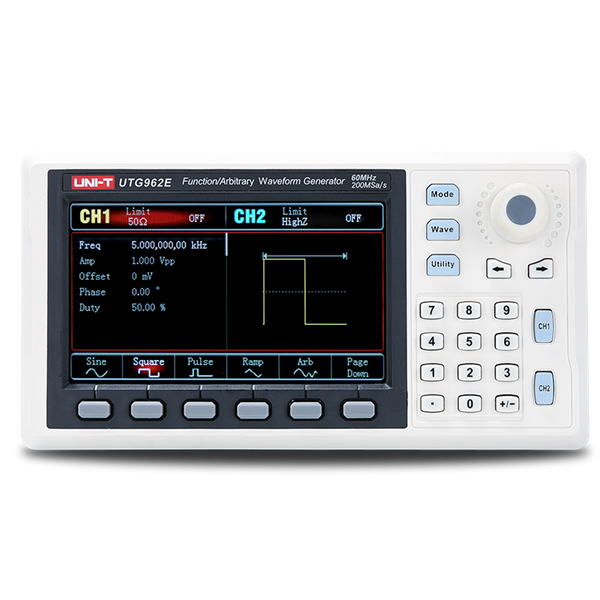

UTG962E |
| Kanal sayısı |
2 |
| Band genişliği |
30MHz |
60MHz |
| Örnekleme oranı |
200MSa/s |
200MSa/s |
| Dikey çözünürlük |
14 bits |
14 bits |
| Dalga formları |
Sinüs, kare, darbe, rampa, gürültü, DC, isteğe bağlı dalga |
Sinüs, kare, darbe, rampa, gürültü, DC, isteğe bağlı dalga |
| Çalışma modları |
Çıktı kaplama, süreklilik, modülasyon, frekans sweep |
Çıktı kaplama, süreklilik, modülasyon, frekans sweep |
| Modülasyon tipi |
AM, FM, PM, FSK, LINE, LOG |
AM, FM, PM, FSK, LINE, LOG |
| Frekans Karakteristiği |
|
|
| Sinüs Dalgası |
|
|
| Frekans aralığı |
1μHz - 30MHz |
1μHz - 60MHz |
| Çözünürlük |
1μHz |
1μHz |
| Hassasiyet |
90 gün içinde ±50ppm, 1 yıl içinde ±100ppm |
90 gün içinde ±50ppm, 1 yıl içinde ±100ppm |
| Harmonik distorsiyon (tipik) |
DC - 5MHz -60dBc / 5MHz - 30MHz -50dBc / 30MHz - 60MHz -40dBc |
DC - 5MHz -60dBc / 5MHz - 30MHz -50dBc / 30MHz - 60MHz -40dBc |
| Toplam harmonik distorsiyon (tipik) |
＜0.2% (DC - 20kHz, 1Vpp) |
＜0.2% (DC - 20kHz, 1Vpp) |
| Hayalet sinyal (harmonik olmayan dalga, tipik değer) |
DC-10MHz, <-70dBc
>10MHz < - 70dBc + 6dB / oktav
|
DC-10MHz, <-70dBc
>10MHz < - 70dBc + 6dB / oktav
|
| Faz gürültüsü (tipik değer) |
10MHz: ≤ -125dBc/Hz (tipik, 0dBm, 10kHz sapma) |
10MHz: ≤ -125dBc/Hz (tipik, 0dBm, 10kHz sapma) |
| Kare / Darbe Dalgası |
|
|
| Frekans aralığı |
1μHz - 15MHz |
1μHz - 20MHz |
| Çözünürlük |
1μHz |
1μHz |
| Yükseliş / düşüş zamanı |
＜16ns (tipik değer, 1kHz, 1Vpp) |
＜16ns (tipik değer, 1kHz, 1Vpp) |
| Aşım (tipik) |
＜2% |
＜2% |
| Görev oranı |
0.01% - 99.99% |
0.01% - 99.99% |
| Simetri |
1ns + 100ppm |
1ns + 100ppm |
| Salınım (tipik değer) |
≤5MHz: 2ppm + 200ps / >5MHz: 200ps |
≤5MHz: 2ppm + 200ps / >5MHz: 200ps |
| Rampa Dalgası |
|
|
| Frekans aralığı |
1μHz - 400kHz |
1μHz - 20MHz |
| Çözünürlük |
1μHz |
1μHz |
| Doğrusal olmama |
3% 2 mV (tipik değer, 1kHz, 1Vpp, 50% görev) |
3% 2 mV (tipik değer, 1kHz, 1Vpp, 50% görev) |
| Simetri |
0.0% - 100.0% |
0.0% - 100.0% |
| Darbe Dalga |
|
|
| Frekans aralığı |
1μHz - 15MHz |
1μHz - 20MHz |
| Çözünürlük |
1μHz |
1μHz |
| Darbe genişliği |
≥80ns |
≥80ns |
| Değişken kenar |
15ns - 8s |
15ns - 8s |
| Aşım |
＜0.2% (DC - 20kHz, 1Vpp) |
＜0.2% (DC - 20kHz, 1Vpp) |
| Salınım |
150ps |
150ps |
| Gauss Gürültüsü |
|
|
| Bant genişliği |
30MHz (-3db) (tipik değer) |
60MHz (-3db) (tipik değer) |
| DC Offset |
|
|
| Kademe (Tepe AC/DC) |
±5V (50Ω) / ±10V (yüksek direnç) |
±5V (50Ω) / ±10V (yüksek direnç) |
| Offset hassasiyeti |
±3% offset ayar değeri ±6% offset ayar değeri ±2mV |
±3% offset ayar değeri ±6% offset ayar değeri ±2mV |
| İsteğe Bağlı Karakteristiği |
|
|
| Frekans aralığı |
1μHz - 10MHz |
1μHz - 10MHz |
| Çözünürlük |
1μHz |
1μHz |
| Dalga boyu |
4kpts |
4kpts |
| Dikey çözünürlük |
14bit |
14bit |
| Örnekleme süresi |
200MSa/s |
200MSa/s |
| Minimum yükseliş/düşüş süresi |
＜20ns tipik değer |
＜20ns tipik değer |
| Salınım |
5ns ± 150ps |
5ns ± 150ps |
| Kalıcı depolama |
24 dalga formu |
24 dalga formu |
| Çıkış Karakteristiği |
|
|
| Genlik aralığı |
≤10MHz: 1mVpp - 10Vpp; (50Ω)
≤60MHz: 1mVpp - 5Vpp; (50Ω)
|
≤10MHz: 1mVpp - 10Vpp; (50Ω)
≤60MHz: 1mVpp - 5Vpp; (50Ω)
|
| Hassasiyet (1kHz sinüs dalgası) |
± (3% ayarlanan değerin + 2mVpp) |
± (3% ayarlanan değerin + 2mVpp) |
| Genlik düzlüğü (1kHz sinüs dalgasına eşit, 1Vpp/50Ω) |
Test koşulu: Tipik değer (sinüs dalgası, 2.0Vpp)
≤100MHz: ±0.1dB
≤60MHz: ±0.3dB
|
Test koşulu: Tipik değer (sinüs dalgası, 2.0Vpp)
≤100MHz: ±0.1dB
≤60MHz: ±0.3dB
|
| Dalga Formu Çıkışı |
|
|
| Empedans |
50Ω tipik değer |
|
| İzolasyon |
Maksimum 42Vpk topraklama kablosuna |
Maksimum 42Vpk topraklama kablosuna |
| Koruma |
Kanal koruması |
Kanal koruması |
| Modülasyon Tipi |
|
|
| AM Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, darbe, rampa, isteğe bağlı |
Sinüs, darbe, rampa, isteğe bağlı |
| Kaynak |
Dahili |
Dahili |
| Modülasyon dalgası |
Sinüs, darbe, rampa, gürültü, isteğe bağlı |
Sinüs, darbe, rampa, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 200kHz |
2mHz - 200kHz |
| Modülasyon derinliği |
0% - 120% |
0% - 120% |
| FM Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, darbe, rampa, isteğe bağlı |
Sinüs, darbe, rampa, isteğe bağlı |
| Modülasyon dalgası |
Sinüs, darbe, rampa, gürültü, isteğe bağlı |
Sinüs, darbe, rampa, gürültü, isteğe bağlı |
| Modülasyon frekansı |
1μHz - 200kHz |
1μHz - 200kHz |
| Frekans sapması |
DC - 15MHz |
DC - 30MHz |
| PM Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, darbe, rampa, isteğe bağlı |
Sinüs, darbe, rampa, isteğe bağlı |
| Modülasyon dalgası |
Sinüs, darbe, rampa, gürültü, isteğe bağlı |
Sinüs, darbe, rampa, gürültü, isteğe bağlı |
| Modülasyon frekansı |
2mHz - 200kHz |
2mHz - 200kHz |
| Faz sapması |
0° - 360° |
0° - 360° |
| FSK Modülasyonu |
|
|
| Taşıyıcı dalga |
Sinüs, darbe, rampa, isteğe bağlı |
Sinüs, darbe, rampa, isteğe bağlı |
| Kaynak |
Dahili / harici |
Dahili / harici |
| Modülasyon dalgası |
Kare dalga (görev oranı 50%) |
Kare dalga (görev oranı 50%) |
| Oran |
2mHz - 100kHz |
2mHz - 200kHz |
| Frekans Taraması |
|
|
| Taşıyıcı dalga |
Sinüs, darbe, rampa, isteğe bağlı |
Sinüs, darbe, rampa, isteğe bağlı |
| Tip |
Doğrusal veya logaritmik |
Doğrusal veya logaritmik |
| Frekans tarama süresi |
1ms - 500s ± 0.1% |
1ms - 500s ± 0.1% |
| Senkronizasyon Sinyali |
|
|
| Çıkış seviyesi |
TTL uyumlu |
TTL uyumlu |
| Çıkış frekansı |
1μHz - 2MHz / 50Ω tipik değer |
100mHz - 100MHz / 50Ω tipik değer |
| Birleşik mod |
DC |
DC |
| Tetik Girişi |
|
|
| Giriş seviyesi |
TTL uyumlu |
TTL uyumlu |
| Giriş empedansı |
>10kΩ, DC kaplin |
>10kΩ, DC kaplin |
| Frekans Sayacı |
|
|
| Giriş seviyesi |
TTL uyumlu |
TTL uyumlu |
| Giriş frekansı kademesi |
100mHz - 100MHz |
100mHz - 100MHz |
| Hassasiyet |
±51ppm |
±51ppm |
| Frekans çözünürlüğü |
7 dijit |
7 dijit |
| Birleşik mod |
DC |
DC |
| Genel Özellikler |
| Ekran |
4.3" TFT LCD |
4.3" TFT LCD |
| Çözünürlük |
480 x 272 |
480 x 272 |
| Güç |
DC5V, 2A |
DC5V, 2A |
| Güç tüketimi |
10W'tan az |
10W'tan az |
| Ürün boyutu |
172mm x 90mm x 68mm |
172mm x 90mm x 68mm |
| Ürün ağırlığı |
0.33 Kg. |
0.33 Kg. |
| Aksesuarlar |
Güç kablosu, USB arayüz kablosu, BNC kablosu (1 metre), timsah ağızlı klips |
